उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
ZT-TEK
प्रमाणन:
CE
मॉडल संख्या:
32140-10एएच
हमसे संपर्क करें

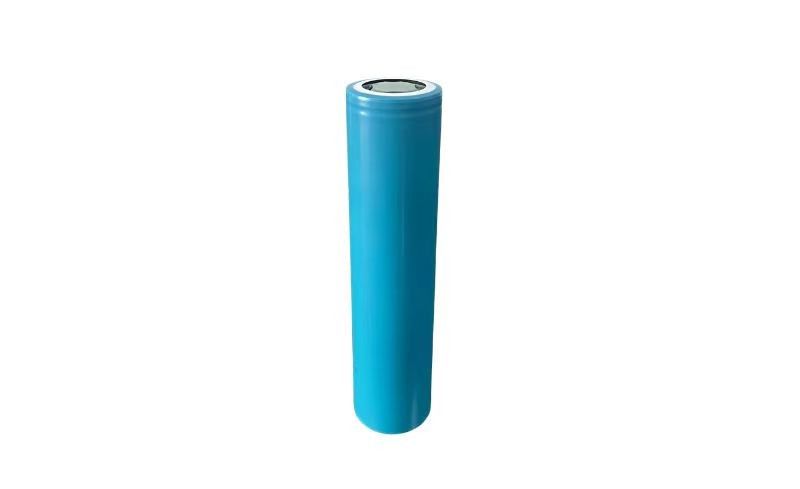

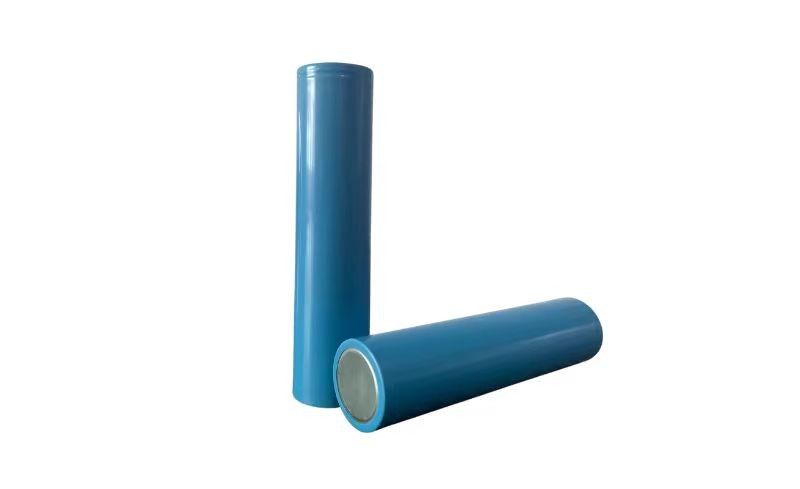

सोडियम आयन बैटरी सेल 3.05V 10Ah
अत्यधिक ठंडे क्षेत्र के लिए उपयुक्त
3.1 नाममात्र क्षमताः 10Ah 0.2C डिस्चार्ज
3.2 नाममात्र वोल्टेजः 3.05V 0.2C डिस्चार्ज
3.3 एसी प्रतिबाधा: ≤3mΩ 30%SOC
3.4 मानक चार्ज करंट:5A 0.5C
3.5 अधिकतम. निरंतर चार्ज करंट:10A 1.0C
3.6 चार्ज वोल्टेज सीमाः4.0V
3.7 अधिकतम. निरंतर डिस्चार्ज करंट:20A 2.0C
3.8 मैक्स. प्लस डिस्चार्ज करंटः 30A 30A-30s
3.9 कट-ऑफ वोल्टेज:2.0V 0°C
3.10 चार्ज ऑपरेशन तापमानः -20~55°C
3.11 डिस्चार्ज ऑपरेशन तापमानः-30~55°C
3.12 सेल वजनः 270±5
3.13 स्व-निर्वहनः ≤ 3%/महीने 25±2°C, 30%SOC,
30%SOC ताजा कोशिका के 3 महीने के बाद गिनती
कोशिका प्रदर्शन मानदंड
दृश्य निरीक्षण
इसमें कोई ऐसा दोष नहीं होना चाहिए जैसे दाग, दरार, रिसाव आदि।
मानक पर्यावरण परीक्षण की स्थिति
जब तक अन्यथा निर्दिष्ट न हो, इस उत्पाद विनिर्देश में उल्लिखित सभी परीक्षण निम्नलिखित परिस्थितियों में किए जाते हैं:
तापमानः 25 ± 2 °C
सापेक्ष आर्द्रताः 65 ± 20%
मानक शुल्क
मानक परीक्षण की स्थिति में, 0.5C से 4.0V पर स्थिर धारा के साथ सेल को चार्ज करें और फिर 4.0V पर स्थिर वोल्टेज के साथ चार्ज करें जब तक कि चार्ज करंट 0.05C तक नहीं गिर जाता।
विद्युत विशेषताएं
| पद | परीक्षण विधि और स्थिति | मानदंड |
| न्यूनतम क्षमता 0.2C |
मानक परीक्षण की स्थिति में सेल को चार्ज करें और 0.2C धारा के साथ 2.0V के लिए सेल को छुट्टी, तो प्राप्त क्षमता |
≥10Ah |
| आरंभिक प्रतिबाधा | आंतरिक प्रतिरोध 30%SOC पर 1KHz पर मापा जाता है। | ≤3.0mΩ |
| सेल वोल्टेज | प्रेषण के समय से | 2.85~2.95V |
| चक्र जीवन (25±2°C) | परीक्षण की स्थितिः चार्जः0.5C से 4.0V,CV से 0.05C निर्वहन:1.0C से 2.0V तक जब क्षमता पहले चक्र के 80% तक घट जाती है क्षमता, परीक्षण बंद करो। |
≥2000 |
| एच/एल तापमान निर्वहन |
मानक चार्ज की स्थिति के अनुसार सेल को पूरी तरह से चार्ज करें, -20±2°C कक्ष में 8 घंटे के लिए स्थानांतरित करें, फिर सेल 0.5C से 1.5V तक मानक चार्ज की स्थिति से सेल को पूरी तरह से चार्ज करें, 55±2°C कक्ष में 5 घंटे के लिए स्थानांतरित करें, फिर सेल को डिस्चार्ज करें 0.5C से 2.0V तक सेल। |
शेष क्षमता ≥ 80% आरंभिक क्षमता शेष क्षमता ≥95% आरंभिक क्षमता |
| RT भंडारण प्रदर्शन | 0.5C डिस्चार्ज पर क्षमता (बाकी क्षमता) मानक चार्ज के बाद मापा जाता है और फिर 30 दिनों के लिए 25±2°C उपरोक्त परीक्षण के बाद, 3 के लिए 0.5C/0.5C के साथ सेल चक्र बार, रिकवरी क्षमता के रूप में अधिकतम क्षमता का चयन करें. |
अवशिष्ट क्षमता ≥ ९३% वसूली क्षमता ≥95% |
| एचटी भंडारण प्रदर्शन |
0.5C डिस्चार्ज पर क्षमता (बाकी क्षमता) मानक चार्ज के बाद मापा जाता है और फिर 55±2°C 7 दिनों तक। उपरोक्त परीक्षण के बाद, 3 के लिए 0.5C/0.5C के साथ सेल चक्र बार, वसूली क्षमता के रूप में अधिकतम क्षमता का चयन करें |
अवशिष्ट क्षमता ≥
|
सुरक्षा और विश्वसनीयता
| पद | परीक्षण विधि और स्थिति | मानदंड |
| अतिप्रदान | मानक चार्जिंग विधि से सेल को पूर्ण रूप से चार्ज करें, 1.0C का उपयोग करके सेल को 90 मिनट के लिए डिस्चार्ज करें, फिर 1 घंटे के लिए निरीक्षण करें परीक्षण वातावरण के तापमान में। |
कोई आग नहीं, कोई विस्फोट नहीं। |
| अधिभार | मानक चार्जिंग विधि से सेल को पूरी तरह से चार्ज करें, चार्ज करें 0.5C का उपयोग करके सेल को 4.4V पर ले जाएं, फिर 1 घंटे के लिए परीक्षण वातावरण का तापमान |
कोई आग नहीं, कोई विस्फोट नहीं। |
| बाह्य लघु | मानक चार्जिंग विधि से सेल को पूर्ण रूप से चार्ज करें, एक लोड कम के साथ सकारात्मक और नकारात्मक टैब कनेक्ट 10 मिनट के लिए 5mΩ से अधिक, फिर परीक्षण के तहत 1 घंटे के लिए निरीक्षण करें वातावरण का तापमान |
कोई आग नहीं, कोई विस्फोट नहीं। |
| ताप | मानक चार्जिंग विधि से सेल को पूर्ण रूप से चार्ज करें, सेल को तापमान कक्ष में स्थानांतरित करें, उपयोग निम्न तापमान वृद्धि विधि हीटिंग सेलः वृद्धि 130±2 °C पर 5°C/मिनट की दर से कमरे के तापमान से, 30 मिनट के लिए 130°C पर रहें, गर्म करना बंद करें, फिर ध्यान दें परीक्षण वातावरण के तापमान में 1 घंटा। |
कोई आग नहीं, कोई विस्फोट नहीं। |
| तापमान चक्र | मानक चार्जिंग विधि से सेल को पूर्ण रूप से चार्ज करें, सेल को तापमान कक्ष में स्थानांतरित करें, उपयोग निम्नलिखित विधि कक्ष तापमान समायोजित, चक्र के लिए 5 बार, फिर परीक्षण वातावरण में 1 घंटे तक निरीक्षण करें तापमान। |
कोई आग नहीं, कोई विस्फोट नहीं। |
| कुचलना | मानक चार्जिंग विधि से सेल को पूरी तरह से चार्ज करें, एक Φ75mm के साथ आधा सिलेंडर के लिए निचोड़ सेल ((ऊपर लंबवत दिशा) और गति गति कम है जब सेल वोल्टेज 0V तक गिर जाता है या विरूपण 15% तक पहुँचता है या एक्सट्रूज़न बल तक पहुँचता है 2.67KN, रुकने के बाद 10 मिनट के लिए पकड़ो, नीचे 1 घंटे के लिए निरीक्षण परीक्षण वातावरण का तापमान |
कोई आग नहीं, कोई विस्फोट नहीं। |
