उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
ZT-TEK
प्रमाणन:
CE
मॉडल संख्या:
जेडटीआईएफपी-80130200-20ए
हमसे संपर्क करें

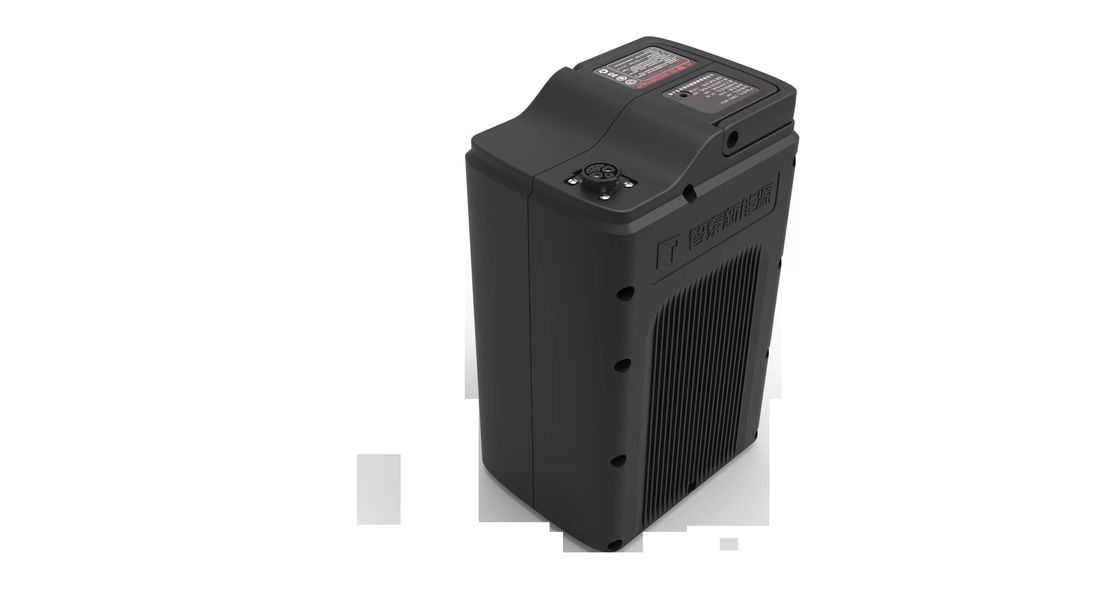

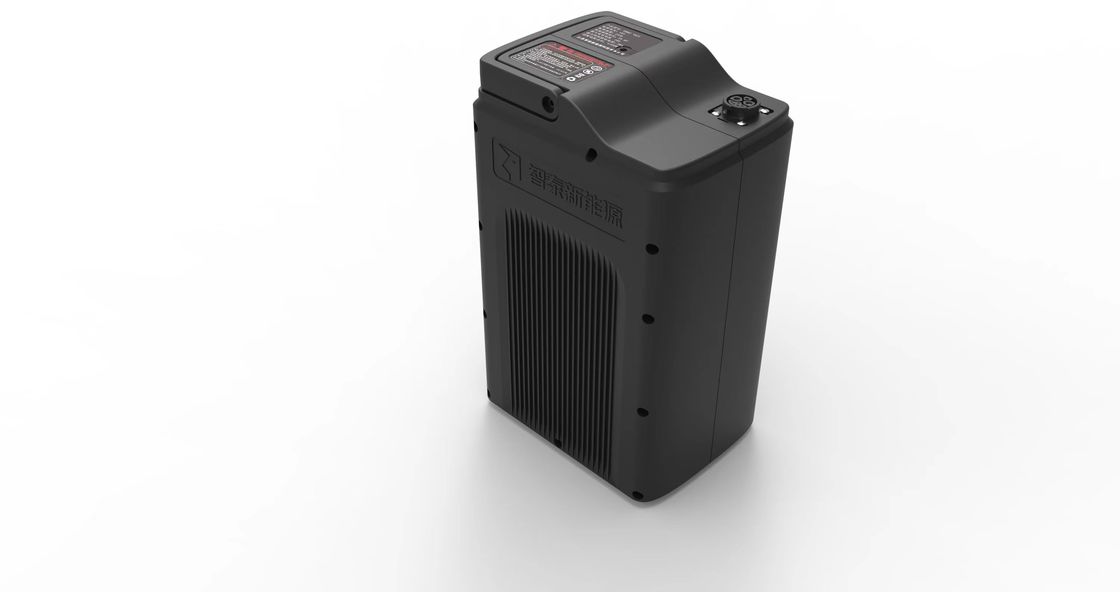

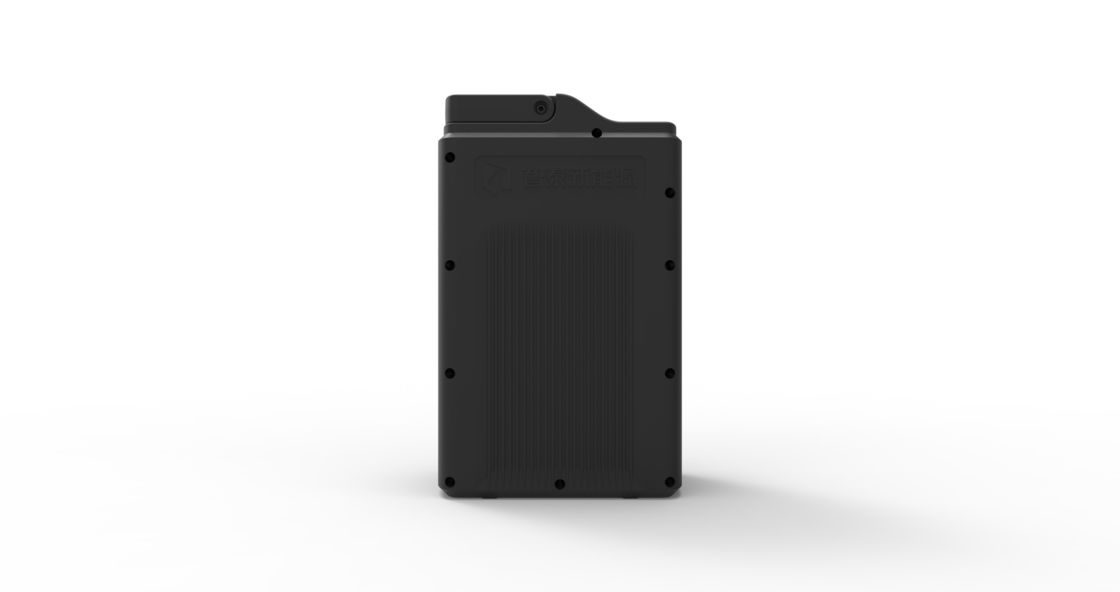

48V20Ah बैरल लिथियम आयन बैटरी पैक, ई-बाइक की सीट के नीचे
| पद | विनिर्देश | टिप्पणियाँ |
| सेल मॉडल: | ZTIFP-80130200-20Ah | |
| नामित वोल्टेजः | 51.2V | |
| नामित क्षमता | 20.0Ah | 0.2C चार्ज, 0.5C डिस्चार्ज |
| 19.0Ah | 0.2C चार्ज, 1C डिस्चार्ज | |
| -20°C क्षमता | 14.0Ah | |
| समापन वोल्टेज | 40.8V | |
| चार्जिंग कट-ऑफ वोल्टेज | 57.6V | |
| आंतरिक प्रतिरोध | ≤50mΩ (बीएमएस के साथ) | सेल पैक प्रतिरोध ≤40mΩ |
| मानक शुल्क | 0.2C निरंतर धारा चार्ज 57.6V, फिर निरंतर वोल्टेज चार्जिंग करंट ≤0.05C तक 57.6V चार्ज करें अधिकतम निरंतर चार्जिंग करंटः 0.5C |
चार्ज करने का समय: लगभग 6 घंटे |
| मानक निर्वहन | नामित डिस्चार्ज करंटः 0.5C अधिकतम निरंतर डिस्चार्ज करंटः 1.5C |
|
| परिचालन तापमान | चार्जः 0~60°C | 60±25% आरएच |
| निर्वहनः -20~60°C | ||
| भंडारण तापमान | 0~25°C ((10~12 महीने) -5~35°C ((2~3 महीने) |
> 50% एसओसी |
| अंतर वोल्टेज | चार्जिंग के अंत में गतिशील वोल्टेज अंतर ≤ 250mV डिस्चार्जिंग के अंत में गतिशील वोल्टेज अंतर ≤ 300mV 2 घंटे रिक्त शक्ति में स्थिर वोल्टेज अंतर ≤50mV |
|
| चक्र जीवन | 1200 (कम से कम 70% नामित क्षमता) | मानक वातावरण के तहत, 0.2C चार्जिंग और 0.5C डिस्चार्जिंग और प्रत्येक की अंतराल अवधि 0.5h है |
| आईपी वर्ग | IP65 | |
| वजन | 10 किलो | |
| आयाम | 287mm H * 136mm W * 180mm L |
|
विद्युत प्रदर्शन परीक्षण
| पद | परीक्षण विधि | तकनीकी मानक |
| चार्ज प्रतिधारण क्षमता और चार्ज वसूली क्षमता | 1) मानक डिस्चार्ज, बैटरी क्षमता रिकॉर्ड; 2) मानक शुल्क; 3) खुला सर्किट, 20°C±5°C वातावरण में 28 दिनों तक रखा जाता है; 4) मानक डिस्चार्ज, बैटरी क्षमता रिकॉर्ड, चार्ज प्रतिधारण क्षमता की गणना; 5) मानक शुल्क; 6) मानक डिस्चार्ज, बैटरी की क्षमता रिकॉर्ड करें, चार्ज रिकवरी क्षमता की गणना करें। |
चार्ज रखने की क्षमता प्रारंभिक क्षमता का 80% से कम नहीं है और चार्ज रिकवरी क्षमता प्रारंभिक क्षमता का 90% से कम नहीं है। |
| दीर्घकालिक भंडारण के बाद चार्ज रिकवरी क्षमता | 1) मानक शुल्क; 2) 0.5h ~ 1h के लिए खड़े होने के बाद, 1h के लिए 0.5C पर डिस्चार्ज; 3) 90 दिनों के लिए 20 °C ± 5 °C पर भंडारण; 4) भंडारण अवधि के बाद, मानक शुल्क; 5) 1 घंटे के लिए अलग रखें, 0.5C पर अंतिम वोल्टेज पर डिस्चार्ज करें और डिस्चार्ज क्षमता रिकॉर्ड करें। |
डिस्चार्ज क्षमता प्रारंभिक क्षमता का 85% से कम नहीं है। |
| निम्न तापमान पर निर्वहन | 1) मानक शुल्क; 2) बैटरी को -20 °C ±2 °C के तापमान में 16 घंटे के लिए रखे जाने के बाद, इस परिवेश के तापमान पर, निरंतर धारा के साथ 1C पर अंतिम वोल्टेज तक डिस्चार्ज करें, डिस्चार्ज क्षमता रिकॉर्ड करें। |
-20°C पर क्षमता प्रारंभिक क्षमता का 70% से कम नहीं है |
| उच्च तापमान डिस्चार्ज | 1) मानक शुल्क; 2) बैटरी को 5 घंटों के लिए 55 °C ± 2 °C के तापमान में रखने के बाद, इसे इस परिवेश के तापमान पर 1C पर चार्ज किया जाता है अंत वोल्टेज के लिए निरंतर वर्तमान डिस्चार्ज, रिकॉर्ड डिस्चार्ज क्षमता। |
55°C पर क्षमता प्रारंभिक क्षमता का 90% से कम नहीं है |
सुरक्षा/विश्वसनीयता परीक्षण
| पद | परीक्षण विधि | तकनीकी मानक |
| बाहरी शॉर्ट सर्किट | 1) मानक शुल्क 2) चार्ज करने के बाद 0.5 से 1 घंटे का समय निकालें, ध्यान दें कि चार्ज करने के बाद 24 घंटे के भीतर निम्नलिखित परीक्षण किए जाने चाहिए। 3) शॉर्ट सर्किट बैटरी पैक के सकारात्मक और नकारात्मक इलेक्ट्रोड एक बाहरी लाइन के साथ बैटरी तक 80mΩ±20mΩ के प्रतिरोध के साथ समूह वोल्टेज 0.2V से कम है |
कोई आग नहीं, कोई विस्फोट नहीं |
| शॉर्ट सर्किट सुरक्षा | ) मानक शुल्क; 2) शॉर्ट सर्किट, चार्जिंग एंड और डिस्चार्ज एंड के पॉजिटिव और नेगेटिव टर्मिनल, क्रमशः 80mΩ±20mΩ बाहरी लाइन के साथ 0.5h, बैटरी पैक की उपस्थिति की नेत्र जांच करें; 3) बाहरी लाइन को डिस्कनेक्ट करें, बैटरी पैक के चार्जिंग और डिस्चार्जिंग अंत में वोल्टेज को मापें और रिकॉर्ड करें जब सुरक्षा उपकरण काम करना फिर से शुरू कर दे। |
कोई रिसाव, कोई आग, कोई विस्फोट नहीं; तत्काल चार्जिंग के बाद, बैटरी पैक का वोल्टेज नामित वोल्टेज से कम नहीं होता है। |
| अतिभार संरक्षण | 1) मानक शुल्क; 2) 24 घंटों के लिए 1.5 गुना नामित वोल्टेज (76.8V) और 1C वर्तमान पर चार्ज करें। |
कोई रिसाव नहीं, कोई आग नहीं, कोई विस्फोट नहीं; बैटरी पैक सामान्य रूप से काम करता है |
| अधिभार | 1) मानक शुल्क; 2) चार्ज करने के बाद 24 घंटे के लिए अलग रखें; 3) 0.5C निरंतर धारा पर, सीमित वोल्टेज 16 श्रृंखला × 5V पर 90 मिनट के लिए चार्ज करें, 6 घंटे के लिए अलग रखें। |
कोई आग नहीं, कोई विस्फोट नहीं |
| अधिक डिस्चार्ज सुरक्षा | 1) मानक शुल्क; 2) समाप्ति वोल्टेज के लिए 0.5C पर निरंतर डिस्चार्ज, और फिर 24h के लिए 0.1C पर निरंतर डिस्चार्ज जारी रखें। |
कोई रिसाव नहीं, कोई आग नहीं, कोई विस्फोट नहीं, सामान्य रूप से काम कर रहा है |
| जबरन छुट्टी | 1) मानक शुल्क; 2) चार्ज करने के बाद 24 घंटे के लिए अलग रखें; 3) एक खाली स्थिति में एक एकल बैटरी पूरी स्थिति में शेष एकल बैटरी के साथ श्रृंखला में जुड़ा हुआ है और फिर बैटरी जुड़ा हुआ है समूह को 60 मिनट के लिए 1C पर चार्ज किया गया था। |
कोई आग नहीं, कोई विस्फोट नहीं |
| कुचलना | 1) मानक शुल्क; 2) चार्ज करने के बाद 24 घंटे के लिए अलग रखें; 3) प्लेट और आकार प्लेट के बीच में बैटरी पैक रखें, और आकार प्लेट के इंडेंटर बैटरी पैक के लंबवत है मोनोमर व्यवस्था की दिशा में, आकार प्लेट के अर्ध बेलनाकार बाहर निकालना सिर की त्रिज्या 75 मिमी है, और अर्ध बेलनाकार शरीर का गठन किया है लंबाई एक्सट्रूडेड बैटरी के आकार से अधिक है, लेकिन 1 मीटर से अधिक नहीं है; 4) एक्सट्रूज़न गति (5±1) मिमी/सेकंड है, जब बैटरी पैक के मूल आकार के 70% तक एक्सट्रूडेड या निचोड़ा जाता है जब दबाव 30kN तक पहुँचता है, तो इसे 5 मिनट तक रखें, फिर एक्सट्रूज़न दबाव हटा दें और प्रत्येक 1 घंटे के लिए इसकी उपस्थिति का निरीक्षण करें। बैटरी पैक को केवल एक बार निचोड़ा जाता है। |
कोई आग नहीं, कोई विस्फोट नहीं |
| यांत्रिक झटका | 1) मानक शुल्क; 2) चार्ज करने के बाद 24 घंटे के लिए अलग रखें; 3) एक कठोर निर्धारण विधि का उपयोग करना (यह विधि एक एकल सेल या बैटरी पैक की सभी सतहों को तय कर सकती है) बैटरी पैक को परीक्षण उपकरण पर लगाएं और बैटरी पैक की तीन लंबवत दिशाओं में से प्रत्येक में इसे रखें तीन समकक्ष झटकों के लिए कम से कम एक दिशा क्षैतिज विमान पर लंबवत होनी चाहिए। 4) प्रत्येक प्रभाव के पहले 3 एमएस के भीतर, न्यूनतम औसत त्वरण 75 ग्राम है, और शिखर त्वरण 125 ग्राम और 175 ग्राम के बीच है। |
कोई रिसाव, कोई आग, कोई विस्फोट नहीं |
| कंपन | 1) मानक शुल्क; 2) चार्ज करने के बाद 24 घंटे के लिए अलग रखें; 3) बैटरी पैक को कंपन परीक्षण मशीन की मेज पर स्थापित किया जाता है और राष्ट्रीय/अंतर्राष्ट्रीय मानक में निर्दिष्ट चरणों के अनुसार परीक्षण किया जाता है; 4) बैटरी पैक कंपन परीक्षण का आयाम 0.76 मिमी है, अधिकतम स्ट्रोक 1.52 मिमी है, और कंपन आवृत्ति 10 हर्ट्ज और 55 हर्ट्ज के बीच है, और 1 हर्ट्ज/मिनट की दर से बदलती है; 5) कंपन परीक्षण क्रमशः बैटरी पैक की एक्स, वाई और जेड दिशाओं में किए जाते हैं। प्रत्येक दिशा में 10 हर्ट्ज और 55 हर्ट्ज के बीच स्वीप चक्र का परीक्षण समय 90 मिनट±5 मिनट है। 6) परीक्षण के 1 घंटे बाद, मानक डिस्चार्ज, डिस्चार्ज क्षमता रिकॉर्ड करें। |
कोई आग नहीं, कोई विस्फोट नहीं |
| ड्रॉप परीक्षण | 1) मानक शुल्क; 2) चार्ज करने के बाद 24 घंटे के लिए अलग रखें; 3) बैटरी को कम से कम 1000 मिमी की ऊंचाई पर X,Y के साथ रखें और इसे X,Y और Z की प्रत्येक दिशा में एक बार सीमेंट की सतह पर गिराएं। |
कोई आग नहीं, कोई विस्फोट नहीं |
| निम्न वायुमंडलीय दबाव परीक्षण | 1) मानक शुल्क; 2) चार्ज करने के बाद 24 घंटे के लिए अलग रखें; 3) बैटरी पैक को खाली कक्ष में रखें और धीरे-धीरे इसके आंतरिक वायु दबाव को 11.6kPa से अधिक नहीं घटाएं (सिम्युलेटेड 15420 मीटर की ऊंचाई) और 6 घंटे के लिए पकड़ो। |
कोई रिसाव, कोई आग, कोई विस्फोट नहीं |
| निम्न और उच्च तापमान प्रभाव | 1) मानक शुल्क; 2) चार्ज करने के बाद 24 घंटे के लिए अलग रखें; 3) बैटरी को 72 °C ± 2 °C के वातावरण में 4 घंटे के लिए रखें। 4) 30 मिनट के भीतर तापमान 20°C±2°C तक घटाया जाता है और तापमान 2 घंटे तक बनाए रखा जाता है; 5) 30 मिनट के भीतर, तापमान को -20°C±2°C तक कम किया जाता है और तापमान 4 घंटे के लिए स्थिर रहता है; 6) 30 मिनट के भीतर, तापमान 20°C±2°C तक बढ़ाया जाता है और तापमान 2 घंटे के लिए स्थिर रहता है; 7) चरण 3) से 6) को 4 बार दोहराएं और 5 उच्च और निम्न तापमान शॉक चक्रों के बाद बैटरी पैक को रखें। 20 °C ± 5 °C पर 7 दिनों तक। |
|
| विसर्जन परीक्षण | 1) मानक शुल्क; 2) चार्ज करने के बाद 24 घंटे के लिए अलग रखें; 3) बैटरी पैक को 20 °C ±5 °C पर एक टैंक में 24 घंटे तक डुबोएं (बैटरी पैक का ऊपरी छोर पानी में डुबोया जाता है),और फिर बैटरी पैक बाहर ले और 20 ° C ± 5 ° C के तापमान के साथ एक वातावरण में रखो, सापेक्ष आर्द्रता 85% से अधिक नहीं, और वायुमंडलीय दबाव 86kPa और 106kPa के बीच 4 घंटे के लिए। |
कोई रिसाव, कोई टूटना, कोई आग, कोई विस्फोट नहीं |
| विद्युत संरक्षण से अधिक डिस्चार्ज | 1) मानक शुल्क; 2) 1 घंटे के लिए अधिकतम डिस्चार्ज करंट के 1.5 गुना पर डिस्चार्ज। |
कोई रिसाव नहीं, कोई आग नहीं, कोई विस्फोट नहीं, सामान्य रूप से काम कर रहा है |
| इलेक्ट्रोस्टैटिक डिस्चार्ज | बैटरी पैक को GB/T 17626.2-2006 इलेक्ट्रॉनिक डिस्चार्ज आवश्यकताओं के अनुसार परीक्षण किया जाता है। बैटरी पैक को 4kV पर संपर्क डिस्चार्ज और 8kV पर वायु डिस्चार्ज के लिए परीक्षण किया जाता है।इलेक्ट्रोस्टैटिक डिस्चार्ज पूरा होने के बाद, जांचें कि सुरक्षा उपकरण ठीक से काम करता है या नहीं। | सामान्य रूप से काम करना |
